HDBaseT® jest technologią transmisji pozwalającą na przesył nieskompresowanego sygnału wideo HD oraz audio o paśmie do 10Gb/s na duże odległości. Jako standard konsumencki (CE - consumer electronic ) technologia ta jest zoptymalizowana pod kątem dystrybucji sygnału w całym domu lub biurze. Instalacja HDBaseT® pozwala na połączenie wszystkich urządzeń domowej rozrywki z wykorzystaniem technologii 5Play™ zapewniając dostarczenie nieskompresowanego sygnału wideo fullHD, audio, 100BaseT Ethernet, zasilanie (power over cable) i inne sygnały sterujące poprzez pojedynczy przewód CAT5e/6 ze złączami RJ45 na odległość do 100m/328ft. Gefen był pierwszym producentem oferującym urządzenia oparte na HDBaseT® oraz producentem posiadającym najwięcej produktów HDBaseT® w swojej ofercie.



Nadajniki ekstenderów sygnałów DVI i HDMI firmy Gefen można od teraz zakupić jako samodzielne urządzenia celem użycia ich z wyświetlaczami i projektorami wyposażonymi w odbiorniki HDBaseT®

Technologia HDBaseT® służąca przesyłowi nieskompresowanego sygnału wideo i audio na duże odległości rozwija się bardzo szybko. Coraz więcej wyświetlaczy i projektorów jest wyposażonych w wejścia HDBaseT®. Z tego powodu nie ma dłużej konieczności używania zewnętrznego odbiornika. Wychodząc tej tendencji naprzeciw Gefen oferuje nadajniki HDBaseT® w zakupie jako samodzielne urządzenia.

Od tego momentu Gefen wprowadza do sprzedaży opcję „tylko nadajnik” w odniesieniu do urządzeń GTB-HDMI-3DTV oraz EXT-DVI-ELR.

GMX-CV57VJ HDMI Extender over Single Cat.X with HDBasedT-Lite to kompletny zestaw urządzeń nadajnik-odbiornik  pozwalających na przedłużenie sygnału HDMI w pełnej rozdzielczości na odległość do 60m przy użyciu pojedynczego kabla Cat5e/Cat6 z takich urządzeń jak odtwarzacze DVD, Blu-ray, ...
więcej >
  Ekstender Gefen Toolbox dla HDMI 3D-TV wykorzystuje innowacyjną technologię HDBaseT® aby zwiększyć zasięg i jakość przesyłanego sygnału. Nadajnik przesyła dowolny sygnał HDMI do urządzenia HDTV takiego jak wyświetlacz (telewizor) lub projektor na dystansie do 100m w rozdzielczości ...
więcej >
EXT-DVI-ELR-S: Ekstender „Extra Long Range” dla sygnału DVI Ekstender „Extra Long Range” przesyła dowolny sygnał DVI do wyświetlacza HD lub innego urządzenia na odległość do 100m. Produkt ten wykorzystuje technologię Gefen ELR bazowaną na HDBaseT® a więc pozwalającą na przesłanie ...
więcej >
Extender HDMI po kablu cat5e/cat6 to narzędzie pozwalające na przedłużenie sygnału HDMI na duże odległości. HDV-E70 konwertuje sygnał HDMI na standard HDBaseT i przesyła przez skrętkę na odległość do 70 m. Extender umożliwia także dwukierunkowy przesył sygnału z pilota podczerwieni, ...
więcej >
HDV-E200 Extender HDMI po kablu cat5e/cat6 to narzędzie pozwalające na przedłużenie sygnału HDMI na duże odległości. HDV-E200 konwertuje sygnał HDMI na standard HDBaseT i przesyła przez skrętkę na odległość do 100 m. Extender umożliwia także dwukierunkowy przesył sygnału z pilota ...
więcej >
Seria 1T-CT-640 Seria extenderów HDMI firmy TV One, działających w oparciu o standard HDBaseT-Lite: Seria 1T-CT-640 HDMI over Single Cat.5e/Cat.6 stanowi system do transmisji sygnałów HDMI 1.4 przy wykorzystaniu techniki HDBaseT-Lite, pozwalającej na transmisję nieskompresowanych sygnałów ...
więcej >
Video
GMX-CV57VJ
< wróć
Oferta /

GMX-CV57VJ

HDMI Extender over Single Cat.X with HDBasedT-Lite to kompletny zestaw urządzeń nadajnik-odbiornik  pozwalających na przedłużenie sygnału HDMI w pełnej rozdzielczości na odległość do 60m przy użyciu pojedynczego kabla Cat5e/Cat6 z takich urządzeń jak odtwarzacze DVD, Blu-ray, PS3, PC, czy innych rodzajów źródeł kompatybilnych z TMDS na odległe wyświetlacze włączając telewizory z HDMI lub DVI lub monitory PC LCD. Obsługuje także dwukierunkowo IR.


Wykorzystanie najnowszej technologii HDBaseT pozwala na pełną obsługę Deep Color oraz full 3D, przeniesienie bez zniekształceń pełnego dźwięku 7.1 - DTS-HD Master Audio i Dolby TrueHD, a także zgodność z HDCP i wsparcie dla CEC.

Dodatkowo extender pozwala na dwukierunkową transmisję sygnału IR w zakresie 20kHz…60kHz. Urządzenie obsłuży sygnały full 3D oraz 4K2K@30Hz, posiada bypass HDCP/EDID.

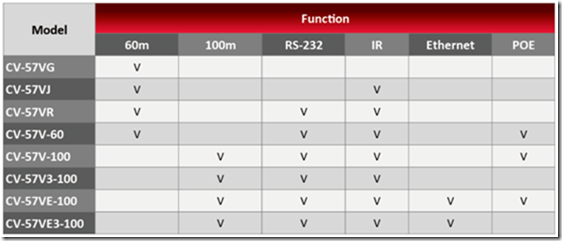

Zobacz także extender na 100m firmy GoMax: CV-57VE-100.


Cechy:

  •     Obsługa HDMI Deep Color, full 3D oraz 4K2K@30 (technologia HDBaseT-Lite)
  •     Extender sygnału do 60 m od źródła dla sygnału HDMI Full HD 1080p 48-bit lub 40 m dla 4K2K@30
  •     Przenosi HDCP oraz EDID
  •     Obsługa CEC
  •     Automatyczna equalizacja
  •     Przesył czystego, niezmienionego, nieskompresowanego 7.1-kanałowego cyfrowego HDMI przez kabel Cat.5/5e/6
  •     Obsługa audio DTS-HD Master Audio i Dolby TrueHD high bit rate
  •     Obsługa pełnych częstotliwości sygnałów IR od 20KHz do 60KHz
  •     Dwukierunkowa obsługa sygnałów IR





SPECYFIKACJA TECHNICZNA

  CV-57VJ[Tx] CV-57VJ[Rx]
  Nadajnik Odbiornik
Kompatybilność z HDMI HDMI Deep Color, full 3D & 4K2K@30
Kompatybilność z HDCP
Tak
Pasmo przenoszenia wideo Single-link 340MHz [10.2Gbps]
Obsługa wideo 480i / 480p / 720p / 1080i / 1080p60
Rozdzielczości graficzne do 1920x1200
HDMI over UTP 1080p@60 100m  [CAT5e]
Obsługa audio Surround sound [do 7.1-kanał.] cyfrowe audio stereo
Equalizacja
Automatyczna
Wejście sygnału TMDS
1.2 Volts [peak-to-peak]
Wejście sygnału DDC
5 Volts [peak-to-peak, TTL]
Ochrona ESD [1] Human body model — ±19kV [air-gap discharge] & ±12kV [contact discharge]
[2] Core chipset — ±8kV
PCB stack-up 4-layer board [impedance control — differential 100Ω; single 50Ω]
IR pass-thru Dwukierunkowy
Obsługa RS-232 Nie
Obsługa Ethernet Nie
Obsługa POE Nie

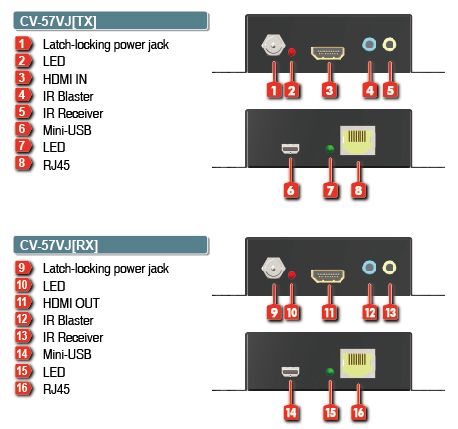

Wejścia

1x HDMI
1x 3.5mm

1x mini-USB

1x RJ-45 (Video)
1x 3.5mm

1x mini-USB

Wyjścia 1x RJ-45 (Video)
1x 3.5mm
1x HDMI
1x 3.5mm
Sterowanie źródłem HDMI Za pomocą IR od RX do TX z extenderami IR
Konektor HDMI Typu A [19-pinowy, żeński]
Konektor Min DIN DIN-9
Konektor RJ-45 WE/SS 8P8C (Reverse Mode)
Konektor 3.5mm Odbiornik IR / IR blaster Odbiornik IR / IR blaster
Obudowa Metalowa
Wymiary urządzenia 73 x 89 x 26 mm
Wymiary opakowania 175 x 125 x 216 mm
Wymiary kartonu 647 x 366 x 247 mm
Masa urządzenia
320 g (Tx), 196 g (Rx)
Masa z opakowaniem 900 g
Mocowanie Naścienne na śruby
Zasilanie 5V 2A
Pobór mocy Maks. 3W (Tx), 7W (Rx)
Temperatura pracy 0~40°C [32~104°F]
Temperatura przechowywania -20~60°C [-4~140°F]
Wilgotność względna 20~90% RH [bez kondensacji]

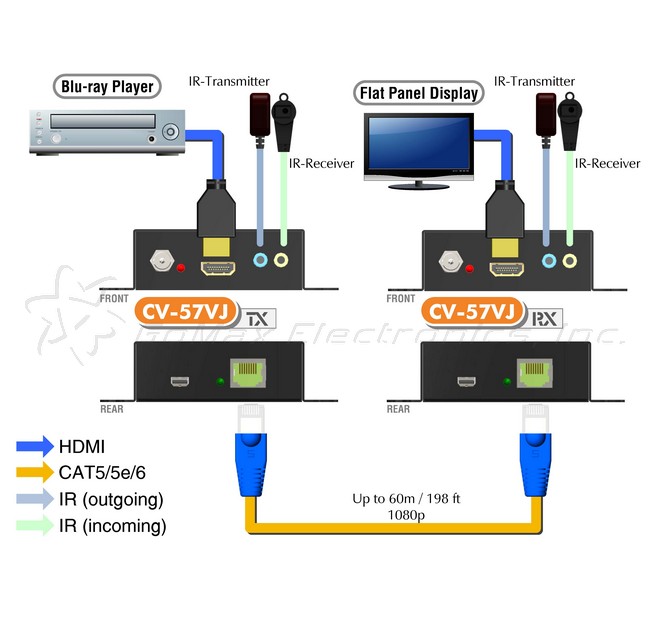

SCHEMAT POŁĄCZEŃ



Video
Seria 1T-CT-640
< wróć
Oferta /

Seria 1T-CT-640

Seria extenderów HDMI firmy TV One, działających w oparciu o standard HDBaseT-Lite:

Seria 1T-CT-640 HDMI over Single Cat.5e/Cat.6 stanowi system do transmisji sygnałów HDMI 1.4 przy wykorzystaniu techniki HDBaseT-Lite, pozwalającej na transmisję nieskompresowanych sygnałów 1080p High Definition przez pojedynczy kabel Cat.5e lub Cat.6. Obsługiwany jest w pełni standard HDMI 1.4, co oznacza, że mogą być przesyłane sygnały 3D oraz 4K. System umożliwia także transmisję sygnału DVI przy użyciu adaptera DVI-HDMI. Ponadto obsługiwany jest dźwięk 7.1CH LPCM, Dolby TrueHD, Dolby Digital Plus i DTS-HD Master Audio zembedowany w HDMI. Sygnał może być przesyłany na odległość do 60 m.





1T-CT-640 składa się z nadajnika 1T-CT-641 oraz odbiornika 1T-CT-642 (sprzedawane jako zestaw lub osobno). System 1T-CT-641/642 pozwala na transmisję nieskompresowanego sygnału HDMI na odległość do 60 metrów i jest kompatybilny z odbiornikiem 1T  CT 642 z zestawu 1T CT 640.

Cechy kluczowe:

  • Obsługa rozdzielczości Full HD (1080p@60Hz/36bit) oraz UltraHD (4K@30Hz)
  • Obsługa sygnałów 3D
  • Transmisja bez kompresji na odległość do 60 m
  • Wykorzystuje technologię HDBaseT (klasa B)
  • Obsługuje audio zembedowane w HDMI, w tym także formaty bezstratne
  • Zgodność z HDMI 1.4a, HDCP 1.1 oraz DVI 1.0
  • Do transmisji używany jest pojedynczy kabel Cat.5e/Cat.6
  • Dwukierunkowa transmisja sygnału IR

Wejścia/wyjścia wideo:

  • wejście HDMI: 1x złącze HDMI (nadajnik)
  • wyjście HDMI: 1x złącze HDMI (odbiornik)

Wejścia/wyjścia Cat.5e/Cat.6:

  • wejście Cat.5e/Cat.6: 1x złącze RJ45 (odbiornik)
  • wyjście Cat.5e/Cat.6: 1x złącze RJ45 (nadajnik)

Pozostałe wejścia/wyjścia:

  • 2x minijack 3,5 mm (IR)

Sygnały:

  • HDMI v1.4a, 3D, 4Kx2K, HDCP, DVI 1.0, IR
  • Maksymalna rozdzielczość wideo: HD: 1080p@60Hz/36bit; UHD: 4K@30Hz; PC: WUXGA
  • Formaty audio: LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio
  • Maksymalne pasmo HDBaseT: do 10,2 Gbps nieskompresowanego wideo/audio
  • Maksymalny zasięg: 60 m przy 1080p@60Hz, 40 m przy 4K@30Hz
  • Warunki pracy: Temperatura: 0 - 40°C, wilgotność: 20 – 90% bez kondensacji
  • Warunki przechowywania: Temperatura: -20 - +60°C, wilgotność: 20 – 90% bez kondensacji
  • Gwarancja: 3 lata
  • Wymiary: 22,5 x 55 x 76,5 mm
  • Masa: 56 g (nadajnik), 64 g (odbiornik)
  • Zasilacz: zewnętrzny 1x 5V DC 2,6 A



W razie potrzeby rozdystrybuowania sygnału do kilku odległych miejsc, przydatny będzie 7-wyjściowy nadajnik 1T-CT-647. Dostarcza on jednocześnie siedmiu sygnałów HDBaseT-Lite z pojedynczego wejścia HDMI. 1T-CT-647 jest całkowicie kompatybilny z odbiornikami 1T-CT-642.





Cechy kluczowe:

  • Obsługa rozdzielczości Full HD (1080p@60Hz/36bit) oraz UltraHD (4K@30Hz)
  • Obsługa sygnałów 3D
  • Transmisja bez kompresji na odległość do 60 m
  • Wykorzystuje technologię HDBaseT (klasa B)
  • Obsługuje audio zembedowane w HDMI, w tym także formaty bezstratne
  • Zgodność z HDMI 1.4a, HDCP 1.1 oraz DVI 1.0
  • Do transmisji używany jest pojedynczy kabel Cat.5e/Cat.6
  • Dwukierunkowa transmisja sygnału IR



Wejścia/wyjścia wideo:

wejście HDMI: 1x złącze HDMI (nadajnik)
wyjście HDMI: 1x złącze HDMI (odbiornik)

Wejścia/wyjścia Cat.5e/Cat.6:

wejście Cat.5e/Cat.6: 1x złącze RJ45 (odbiornik)
wyjście Cat.5e/Cat.6: 1x złącze RJ45 (nadajnik)

Pozostałe wejścia/wyjścia:

2x minijack 3,5 mm (IR)

Sygnały:

  • HDMI v1.4a, 3D, 4Kx2K, HDCP, DVI 1.0, IR
  • Maksymalna rozdzielczość wideo: HD: 1080p@60Hz/36bit; UHD: 4K@30Hz; PC: WUXGA
  • Formaty audio: LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio
  • Maksymalne pasmo HDBaseT: do 10,2 Gbps nieskompresowanego wideo/audio
  • Maksymalny zasięg: 60 m przy 1080p@60Hz, 40 m przy 4K@30Hz
  • Warunki pracy: Temperatura: 0 - 40°C, wilgotność: 20 – 90% bez kondensacji
  • Warunki przechowywania: Temperatura: -20 - +60°C, wilgotność: 20 – 90% bez kondensacji
  • Gwarancja: 3 lata
  • Wymiary: 22,5 x 55 x 76,5 mm
  • Masa: 56 g (nadajnik), 64 g (odbiornik)
  • Zasilacz: zewnętrzny 1x 5V DC 2,6 A



Video
HDV-E200
< wróć
Oferta /

HDV-E200

Extender HDMI po kablu cat5e/cat6 to narzędzie pozwalające na przedłużenie sygnału HDMI na duże odległości.

HDV-E200 konwertuje sygnał HDMI na standard HDBaseT i przesyła przez skrętkę na odległość do 100 m. Extender umożliwia także dwukierunkowy przesył sygnału z pilota podczerwieni, co umożliwia sterowanie źródłem sygnału z odległości 100 metrów - z miejsca odtwarzania tego sygnału.


Cechy:

  • Urządzenia nie wymagają konfiguracji
  • Obsługa funkcji PoE (Power over Ethernet) - wystarczy zasilanie tylko jednego z urządzeń, drugie pobiera zasilanie z kabla cat5e/cat6. Pobór mocy przy użyciu PoE to mniej niż 10W.
  • Extender wymaga do transmisji HDMI pojedynczego kabla UTP (Cat5e/cat6)
  • Zasięg transmisji:
100 metrów: 1080P @60Hz36bit; 3D1080P@30Hz36bit;
70 metrów: 1080P @60Hz@48bit; 1080P @120Hz@24bit; 3D1080P@60Hz@36bit; 4K x 2K@30Hz@24bit.
  • Obsługa HDMI v1.4
  • Zgodność z HDCP
  • Obsługa pełnej rozdzielczości HD: 1080p@60Hz@48 bit, 1080p@120Hz@24 bit, 3D 1080P60Hz oraz 4K x 2K@30Hz@24bit
  • Dwukierunkowa transmisja podczerwieni

  • Pasmo: 2,97 Gb/s
  • Wejścia/wyjścia - Nadajnik: 1x port HDMI / 1x port Ethernet, 1x IR nadajnik / 1x IR odbiornik
  • Wejścia/wyjścia - Odbiornik: 1x port Ethernet / 1x port HDMI, 1x IR nadajnik / 1x IR odbiornik
  • Zasilanie: D 12 V 2,5 A
  • Wymiary: 65 x 100 x 25 mm
  • Masa: 200 g (x2)
  • Temperatura pracy: 0 - 40 °C
  • Temperatura przechowywania: -20 - 60 °C
  • Wilgotność względna: 20 - 90%
  • Maksymalny pobór mocy: 20W



Video
HDV-E70
< wróć
Oferta /

Extender HDMI po kablu cat5e/cat6 to narzędzie pozwalające na przedłużenie sygnału HDMI na duże odległości.

HDV-E70 konwertuje sygnał HDMI na standard HDBaseT i przesyła przez skrętkę na odległość do 70 m. Extender umożliwia także dwukierunkowy przesył sygnału z pilota podczerwieni, co umożliwia sterowanie źródłem sygnału z odległości 70 metrów - z miejsca odtwarzania tego sygnału.






Cechy:

  • Urządzenia nie wymagają konfiguracji
  • Obsługa funkcji PoE (Power over Ethernet) - wystarczy zasilanie tylko jednego z urządzeń, drugie pobiera zasilanie z kabla cat5e/cat6. Pobór mocy przy użyciu PoE to mniej niż 10W.
  • Extender wymaga do transmisji HDMI pojedynczego kabla UTP (Cat5e/cat6)
  • Zasięg transmisji:
70 metrów: 1080P @60Hz36bit; 3D1080P@30Hz36bit;
40 metrów: 1080P @60Hz@48bit; 1080P @120Hz@24bit; 3D1080P@60Hz@36bit; 4K x 2K@30Hz@24bit.
  • Obsługa HDMI v1.4
  • Zgodność z HDCP
  • Obsługa pełnej rozdzielczości HD: 1080p@60Hz@48 bit, 1080p@120Hz@24 bit, 3D 1080P60Hz oraz 4K x 2K@30Hz@24bit
  • Dwukierunkowa transmisja podczerwieni



  • Pasmo: 2,97 Gb/s
  • Wejścia/wyjścia - Nadajnik: 1x port HDMI, 1x port Ethernet, 1x IR nadajnik, 1x IR odbiornik
  • Wejścia/wyjścia - Odbiornik: 1x port HDMI, 1x port Ethernet, 1x IR nadajnik, 1x IR odbiornik
  • Zasilanie: D 12 V 2,5 A
  • Wumiary: 65 x 100 x 25 mm
  • Masa: 200 g (x2)
  • Temperatura pracy: 0 - 40 °C
  • Temperatura przechowywania: -20 - 60 °C
  • Wilgotność względna: 20 - 90%
  • Maksymalny pobór mocy: 20W



Video
EXT-DVI-ELR-S: Ekstender „Extra Long Range” dla sygnału DVI
< wróć
Oferta /

EXT-DVI-ELR-S: Ekstender „Extra Long Range” dla sygnału DVI

Ekstender „Extra Long Range” przesyła dowolny sygnał DVI do wyświetlacza HD lub innego urządzenia na odległość do 100m. Produkt ten wykorzystuje technologię Gefen ELR bazowaną na HDBaseT® a więc pozwalającą na przesłanie nieskompresowanego sygnału wideo DVI w rozdzielczości maksymalnej 1920x1200 za pomocą jednego przewodu CAT-5 redukując koszty okablowania i ułatwiając instalację. Ekstender obsługuje również rozdzielczość 1080p a także umożliwia zarządzanie informacjami EDID w trybie lokalnym i Pass-Through.






Video
GTB-HDMI-3DTV-S oraz GTB-HDMI-3DTV-BLK-S: Ekstender HDMI 3D-TV
< wróć
Oferta /



Ekstender Gefen Toolbox dla HDMI 3D-TV wykorzystuje innowacyjną technologię HDBaseT® aby zwiększyć zasięg i jakość przesyłanego sygnału. Nadajnik przesyła dowolny sygnał HDMI do urządzenia HDTV takiego jak wyświetlacz (telewizor) lub projektor na dystansie do 100m w rozdzielczości maksymalnej 1080p@60Hz Full HD za pomocą jednego przewodu CAT-5. Ekstender obsługuje w pełni HDMI 1.3. z sygnałami 3D-TV a także wielokanałowym dźwiękiem cyfrowym łącznie z Dolby@True HD / DTS Master Audio™. Ekstender HDMI 3D-TV jest w pełni zgodny z HDCP.
