1T-VS-624 Skaler RGB i YUV na HDMI

Skaluje szeroką paletę sygnałów standardowego PC (RGB) rozdzielczości VGA ...WUXGA oraz sygnały komponent  YUV HDTV, na standardowe wyjście HDMI  rozdzielczości  PC, SD lub HD. W dodatku dostępny zewnętrzny sygnał wejściowy audio: optycznyToslink lub analogowy stereo może zostać zembedowany do HDMI. Sygnał wyjściowy audio dostępny jest jako zembedowany w HDMI oraz  oddzielnie jako Toslink lub analogowe stereo   dzięki czemu osiągniemy maksimum elastyczności.  Urządzenie jest zgodne z   HDCP i kompatybilne z DVI - jest to idealne rozwiązanie kiedy sygnał z PC lub RGB wideo chcemy obejrzeć na wyświetlaczu z wejściem HDMI. Rozdzielczość przyłączonego wyświetlacza jest automatycznie wykrywana przez skaler. Wszechstronne menu ekranowe pozwoli wybrać ręcznie rozdzielczość wyjściową, ustawić jakość obrazu i wybrać źródło audio. Dla bezpieczeństwa użyto samoblokujący wtyk zasilacza DC.

Kluczowe funkcje 1T-VS-624

•     HDMI v1.2, HDCP 1.1,  zgodne z DVI 1.0
•     Automatyczna detekcja rozdzielczości wejściowych RGB i YUV
•     Wejście RGB rozdzielczości VGA ...WUXGA
•     Wejście YUV 480i, 480p, 720p, 1080i, 1080p
•     Wyjście: HD do 1080p, PC do WUXGA
•     Automatyczna detekcja rozdzielczości  HDMI wyświetlacza
•     Ustawienia poziomu wideo
•     Wspiera zewnętrzne audio na złączu wejścia i wyjścia , cyfrowe optyczne i analogowe stereo
•     Samoblokujący konektor zasilacza DC

Strona katalogowa skalera 1T-VS-624

Plus C2-2855

TV One wprowadza nowy uniwersalny skaler  Plus C2-2855 – pierwszy z nowej generacji wydajnych skalerów oferujących największe możliwości skalowania obrazu oraz konwersji formatów w swojej klasie.
Uniwersalny skaler C2 - 2855 oferuje większą elastyczność wejść/wyjść niż jakikolwiek poprzedni skaler tvONE. Może być konfigurowany i zarządzany za pomocą nowego, innowacyjnego panelu przedniego lub przy pomocy programu komputerowego, który pozwala na trzykrotne skrócenie czasu konfiguracji w stosunku do urządzeń poprzedniej generacji. Panel przedni urządzenia jest pomocny w czasie instalacji i pozwala na szybkie zmiany ustawień z użyciem 12 presetów.
C2 - 2855 zapewnia wysokiej jakości dwukierunkową konwersję pomiędzy wieloma analogowymi i cyfrowymi formatami wideo. Sygnałami wejściowymi i wyjściowymi mogą być SD/HD/3G-SDI, HDMI, DVI, kompozyt, s wideo, YUV, YPbPr lub RGB. Zintegrowana funkcja kluczowania pozwala na precyzyjne łączenie obrazów dzięki próbkowaniu 4:4:4 dla źródeł RGB. Efekty przejść pozwalają na Bezszwowe przejścia między źródłami wejściowymi w trybach Cut,  Fade lub Wipe oraz funkcję Picture-In -Picture (PIP ) umożliwiającą umieszczenie okna z wybranym obrazem wejściowym w dowolnym miejscu na ekranie. Funkcja Genlock zapewnia precyzyjną synchronizację sygnałów przychodzących. Frame lock pozwala na używanie różnych rozdzielczości niezależnie od rozdzielczości Genlocka.
Oprogramowanie sterujące dla C2-2855 dostępne jest na systemy operacyjne Windows. Panel przedni z wyświetlaczem oraz przyciski kontekstowe umożliwiają łatwe wprowadzanie ustawień. Urządzenie zamknięto w kompaktowej obudowie, która może być zamontowana w szafie rack przy użyciu opcjonalnego 19-calowego adaptera dla jednego lub dwóch urządzeń.
Układ eliminacji zakłóceń  na wyjściach CV i YC zapewnia ostry i wyraźny obraz, a próbkowanie chrominancji w pełnym paśmie zapewnia wierne odtwarzanie kolorów. Kompensacja ruchu, interpolacja przekątnej oraz Pulldown 3:2 dla NTSC znacznie poprawiają jakość obrazu. Interpolacja międzyklatkowa znacznie poprawia konwersję  frame-rate’u. Interpolacja  diagonalna (Pixel Level Motion Adaptive Diagonal) zapewnia najwyższej jakości usuwanie przeplotu z sygnałów PAL i NTSC.
Urządzenie może być sterowane poprzez przyciski na panelu frontowym, port szeregowy (RS-232 ) lub połączenie Ethernet ( IP ). Dodano również pamięć obrazów i logo. Parametry sygnału wejściowego wideo mogą być regulowane, a wszelkie ustawienia zapisywane są w pamięci nieulotnej i są zachowywane nawet po wyłączeniu zasilania. Dostępnych jest 12 presetów definiowanych przez użytkownika , które umożliwiają dostosowanie ustawień do różnych aplikacji.

LKG LKV323

Skaler HDMI/HDMI, embeder/deembeder audio Wejścia: HDMI, audio cyfrowe koaksjalne i analogowe. Wyjścia: HDMI, audio cyfrowe koaksjalne i analogowe.


Skalowanie w górę i w dół
LKV323 automatycznie identyfikuje najlepszą rozdzielczość HDMI obsługiwaną przez telewizor i skaluje obraz do tej rozdzielczości.
Embeder/deembeder dźwięku HDMI
LKV323 pozwala na wydzielenie dźwięku z sygnału HDMI i wypuszczenie jako dźwięk analogowy lub cyfrowy, a także pozwala na umieszczenie dźwięku z wejść analogowego lub cyfrowego  w sygnale wyjściowym HDMI.
Przetwarzanie obrazu
LKV323 jest również procesorem obrazu, który pozwala na zmianę niektórych parametrów obrazu, np. odbicie lustrzane obrazu wyjściowego w pionie/w poziomie oraz obrót obrazu o 180 stopni.
Precyzyjna regulacja barw w sygnale HDMI
LKV323 pozwala na niezależną regulację składowych RGB sygnału wideo.

Wejścia:

Wejście HDMI

Obsługiwane rozdzielczości HDTV: 480i @ 60Hz, 480p @ 60Hz, 576i @ 50Hz, 576p @ 50Hz, 720p @ 50/60Hz, 1080i @ 50/60Hz, 1080p @ 50/60Hz.
Obsługiwane rozdzielczości komputerowe: 640x480 @ 60Hz, 800x600 @ 60Hz, 1024x768 @ 60Hz, 1280x720 @ 60Hz, 1280x768 60Hz, 1280x960 60Hz, 1280x1024 @ 60Hz, 1360x768 60Hz, 1366x768 @ 60Hz, 1400x1050 60Hz, 1440x900 60Hz, 1600x900 @ 60Hz, 1680x1050 @ 60Hz, 1920x1080 @ 60Hz

Wejście koaksjalne –Umożliwia podłączenie dźwięku cyfrowego i zaembedowanie go w wyjściowym sygnale HDMI.
Wejście audio analogowe 3,5 mm - Umożliwia podłączenie dźwięku analogowego stereo i zaembedowanie go w wyjściowym sygnale HDMI.

Wyjścia:

Wyjście HDMI

Obsługiwane rozdzielczości wyjściowe: 1080p @ 60Hz, 1080p @ 50Hz, 720p @ 60Hz, 720p @ 50Hz, 576p @ 50Hz, 480p @ 60Hz, 1680x1050 60Hz, 1440x900 60Hz, 1366x768 @ 60Hz, 1280x1024 @ 60Hz, 1024x768 @ 60Hz, 800x600 @ 60Hz, 640x480 @ 60Hz
Wyjście koaksjalne –Umożliwia podłączenie konwertera do dekodera dźwięku cyfrowego.
Wyjście audio analogowe 3,5 mm – Umożliwia wyprowadzenie dźwięku  z HDMI w formie analogowego dźwięku stereo.

INSTRUKCJA OBSUGI

HDV-M901

Mini konwerter sygnału HDMI na HDMI + audio cyfrowe (w tym wielokanałowe) i analogowe , wejście: 1xHDMI, wyjście: 1xHDMI, 1x Toslink, 1x wyjście audio 3,5mm, brak zasilacza. Obsługuje HDMI 1.4a

MINI HDMI1.4 to HDMI+Audio Repeater to deembedder sygnałów audio z HDMI : do analogowego stereo i/lub  cyfrowego wielokanałowego  toslink (optycznego). Sygnał audio może być łatwo podłączony np. do słuchawek lub wielokanałowego wzmacniacza cyfrowego audio. Dzięki wyjściu HDMI może służyć jako repeater- przekazać sygnał np. na projektor.

Cechy:
1. Nie ma potrzeby instalowania sterowników, przenośne, elastyczne urządzenie, plug and play
2. Obsługuje analogowe stereo i cyfrowe wyjście audio toslink
3. Kompatybilny z standardami: HDMI 1.4a, CTS 1.4a, DVI 1.0 & VESA DisplayPort 1.1a
4. Obsługuje 3D Video & 4Kx2K, 8, 10, 12 & 16 bitową głębię kolorów
5. Przedłuża sygnał wideo 4Kx2K na odległość do 40 metrów

UWAGA :HDV-M901 wypuszcza na wyjście optyczne dźwięk cyfrowy w formatach RAW (bitstream DTS/Dolby -wielokanałowe) lub LPCM stereo. Urządzenie nie wypuszcza na wyjście optyczne LPCM Multi-channel.

Skaler HDMI na VGA

GoMax CV-509s

Kompaktowe urządzenie firmy GoMAx o dużych możliwościach. Skaler obsługuje szeroki zakres rozdzielczości wejściowych i wyjściowych, oferuje podstawowe przetwarzanie obrazu – między innymi regulację parametrów wideo, przesunięcie obrazu, czy odbicie lustrzane w dwóch płaszczyznach. CV-905s  posiada także wbudowany generator patternów. Audio wyembedowane z HDMI dostępne jest na wyjściu cyfrowym S/PDIF oraz na wyjściu analogowym stereo.

Cechy:

•     Zgodność z HDMI 1.2
•     Sterowanie zdalne za pomocą pilota IR lub oprogramowania komputerowego przez USB
•     Interfejs OSD
•     Maksymalne pasmo: 165MHz
•     Deinterlacing
•     Redukcja zakłóceń oraz możliwości regulacji wideo
•     Ustawienia Over- i under-scanu
•     Funkcja odbicia lustrzanego obrazu
•     Możliwość aktualizacji firmware przez USB
•     Obudowa z możliwością instalacji naściennej
•

Zawartość zestawu:

•     1x CV-605S
•     1x zasilacz 5V/2A
•     1x pilot IR
•     1x instrukcja obsługi

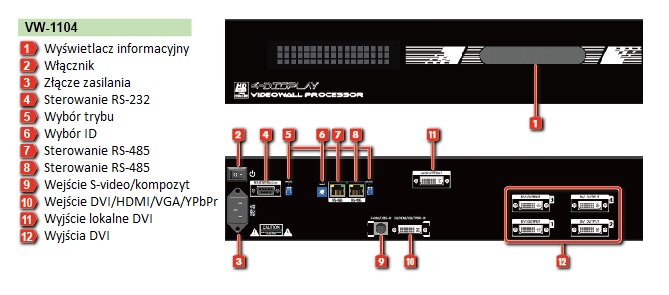

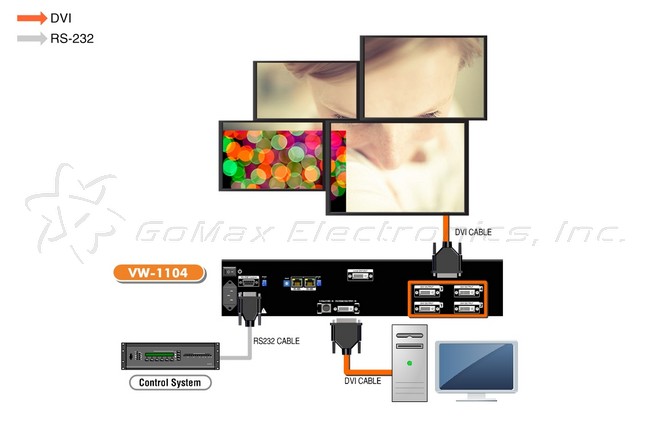

VW-1104 to procesor dla ścian wideo o dużych możliwościach. To pracujące w czasie rzeczywistym, posiadające 4 wyjścia DVI urządzenie jest najbardziej opłacalnym rozwiązaniem do wysterowania ścian wideo lub zestawu projektorów. Z pomocą dostarczonego oprogramowania możliwe jest utworzenie praktycznie dowolnego układu ekranów. VW-1104 pozwala na użycie dwóch sygnałów wejściowych, których położenie i rozmiar można dowolnie konfigurować. Wbudowany skaler pozwala dopasować rozdzielczość sygnałów źródłowych do rozdzielczości użytych monitorów, paneli lub projektorów. Typowe zastosowania tego urządzenia to digital signage, sale konferencyjne i wykładowe, systemy ochrony itp.

Cechy kluczowe

    4 wyjścia DVI + wyjście loop out dla podglądu
    Obsługuje sygnały wejściowe: HDMI, DVI, S-Video, Component i VGA
    Rozdzielczości wejściowe i wyjściowe od 640x480 do 1920x1200
    Zaawansowane usuwanie przeplotu poprawia wygląd sygnałów wejściowych SD: 480i oraz 576i
    Tryby PIP, PAB, Full screen oraz regulowane położenie i rozmiar okien
    Doskonałe połączenie rozdzielacza ekranu, konwertera i przełącznika wideo
    Każde wyjście DVI sterowane niezależnie
    Parametry i układy automatycznie zapisywane w pamięci urządzenia oraz w komputerze
    Sterowanie przez RS-232/RS-485
    Możliwość aktualizacji firmware
    Rozmiar: 2RU

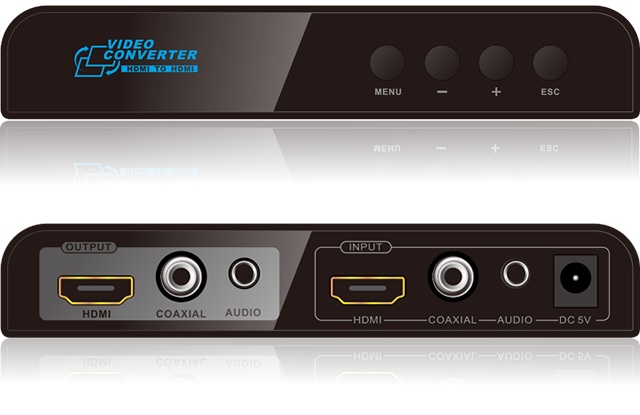

LKV323 umożliwia zmianę rozdzielczości HDMI, przetwarzanie sygnału wideo oraz wydzielenie dźwięku z sygnału HDMI.

Skalowanie w górę i w dół
LKV323 automatycznie identyfikuje najlepszą rozdzielczość HDMI obsługiwaną przez telewizor i skaluje obraz do tej rozdzielczości.
Embeder/deembeder dźwięku HDMI
LKV323 pozwala na wydzielenie dźwięku z sygnału HDMI i wypuszczenie jako dźwięk analogowy lub cyfrowy, a także pozwala na umieszczenie dźwięku z wejść analogowego lub cyfrowego  w sygnale wyjściowym HDMI.
Przetwarzanie obrazu
LKV323 jest również procesorem obrazu, który pozwala na zmianę niektórych parametrów obrazu, np. odbicie lustrzane obrazu wyjściowego w pionie/w poziomie oraz obrót obrazu o 180 stopni.
Precyzyjna regulacja barw w sygnale HDMI
LKV323 pozwala na niezależną regulację składowych RGB sygnału wideo.

Wejścia:

Wejście HDMI

Obsługiwane rozdzielczości HDTV: 480i @ 60Hz, 480p @ 60Hz, 576i @ 50Hz, 576p @ 50Hz, 720p @ 50/60Hz, 1080i @ 50/60Hz, 1080p @ 50/60Hz.
Obsługiwane rozdzielczości komputerowe: 640x480 @ 60Hz, 800x600 @ 60Hz, 1024x768 @ 60Hz, 1280x720 @ 60Hz, 1280x768 60Hz, 1280x960 60Hz, 1280x1024 @ 60Hz, 1360x768 60Hz, 1366x768 @ 60Hz, 1400x1050 60Hz, 1440x900 60Hz, 1600x900 @ 60Hz, 1680x1050 @ 60Hz, 1920x1080 @ 60Hz

Wejście koaksjalne –Umożliwia podłączenie dźwięku cyfrowego i zaembedowanie go w wyjściowym sygnale HDMI.
Wejście audio analogowe 3,5 mm - Umożliwia podłączenie dźwięku analogowego stereo i zaembedowanie go w wyjściowym sygnale HDMI.

Wyjścia:

Wyjście HDMI

Obsługiwane rozdzielczości wyjściowe: 1080p @ 60Hz, 1080p @ 50Hz, 720p @ 60Hz, 720p @ 50Hz, 576p @ 50Hz, 480p @ 60Hz, 1680x1050 60Hz, 1440x900 60Hz, 1366x768 @ 60Hz, 1280x1024 @ 60Hz, 1024x768 @ 60Hz, 800x600 @ 60Hz, 640x480 @ 60Hz
Wyjście koaksjalne –Umożliwia podłączenie konwertera do dekodera dźwięku cyfrowego.
Wyjście audio analogowe 3,5 mm – Umożliwia wyprowadzenie dźwięku  z HDMI w formie analogowego dźwięku stereo.

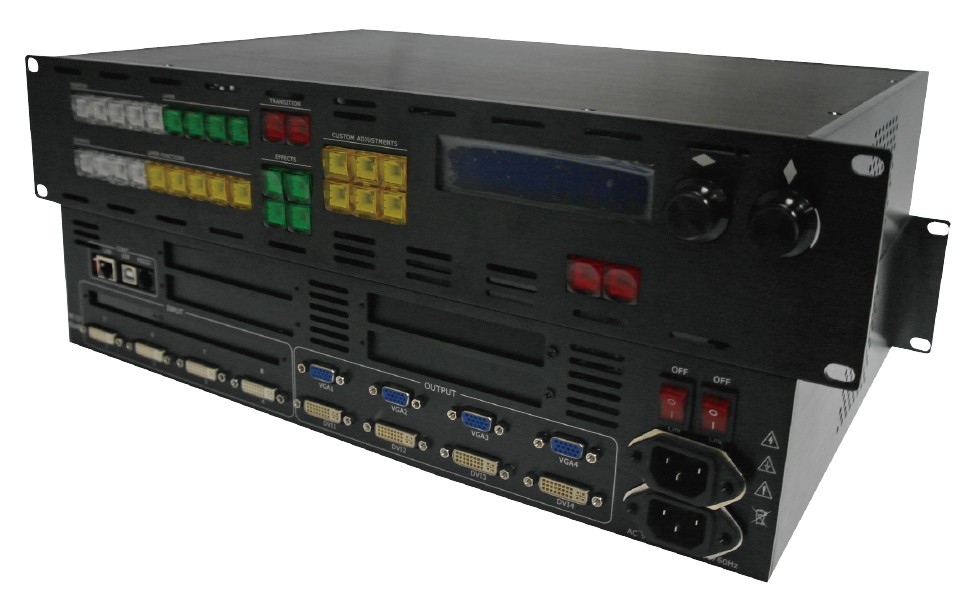

VSP3600 to procesor obrazu dedykowany do ścian wideo, posiadający unikalne funkcje ułatwiające tworzenie ścian wideo, okien multi-display, kluczowanie DSK (downstream keying) oraz obrotu obrazu. VSP 3600 jest kompleksowym procesorem obrazu, posiadającym możliwości niespotykane w prostych urządzeniach do sterowania ścianami wideo. Poza sterowaniem lokalnym z panelu przedniego, urządzenie może być sterowane zdalnie za pomocą komputera lub panelu CP2048.

Urządzenie jest doskonałe do zastosowań wymagających rozdzielczości do 4096x2304, rozciągania okien na wiele ekranów, DSK i obrotu ekranu.

Specyfikacja techniczna:

    Wejścia: 4x DVI
    Wyjścia: 4x DVI, 4x VGA
    Sterowanie: Porty RS232, USB oraz TCP/IP
    Tryb pracy: Automatyczna detekcja formatu wejściowego i skalowanie
    Podświetlany włącznik na panelu tylnym
    Rozdzielczości wyjściowe: od 640x480 do 2048x1152 plus rozdzielczości zdefiniowne przez użytkownika
    Oprogramowanie sterujące: VSP 3600 software
    Pobór mocy: 65 W
    Napięcie wejściowe: 85-264 V, 47-63Hz (wybór automatyczny)
    Waga: 8 kg
    Wymiary: 480 x 268 x 88 mm
    Chłodzenie: aktywne

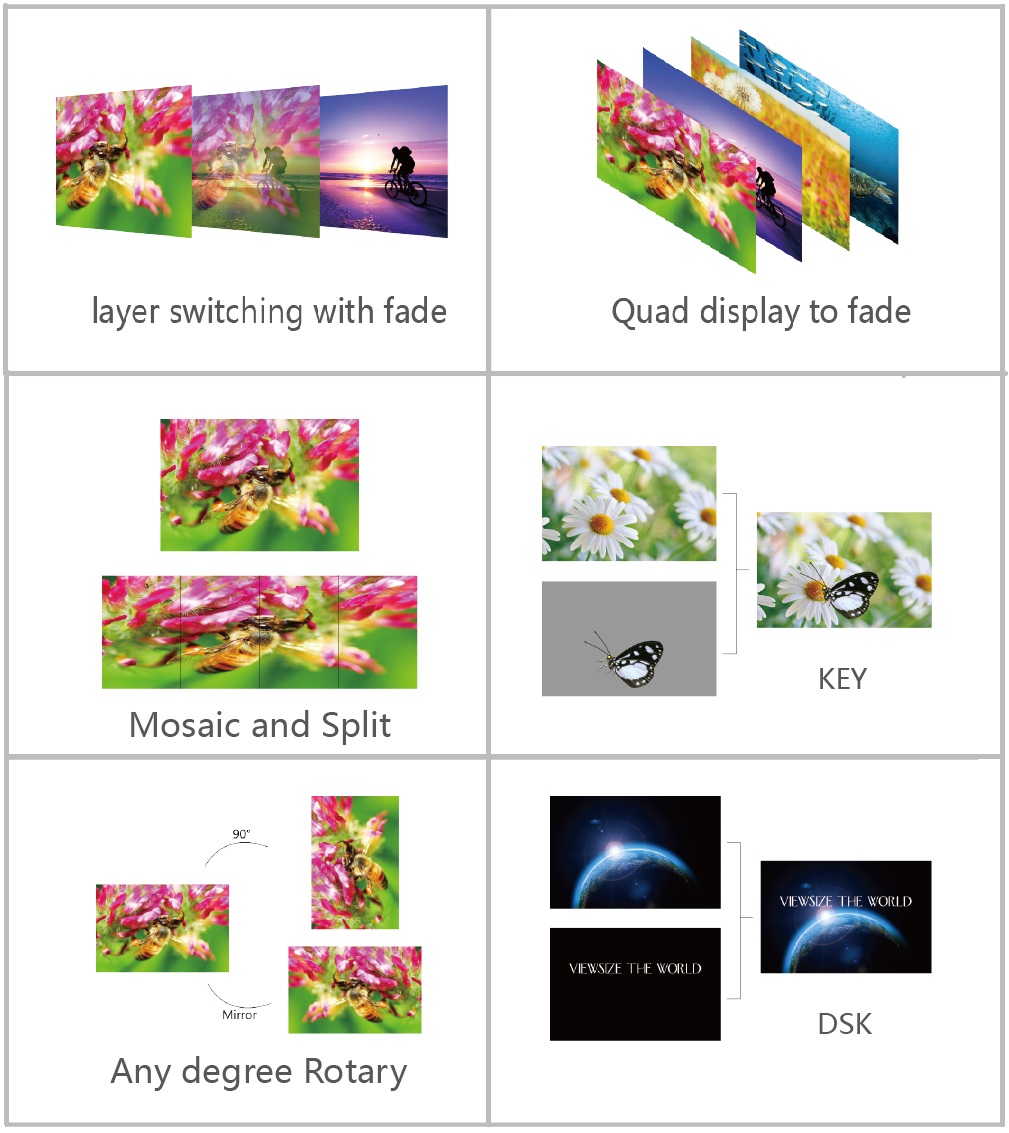

Możliwości:

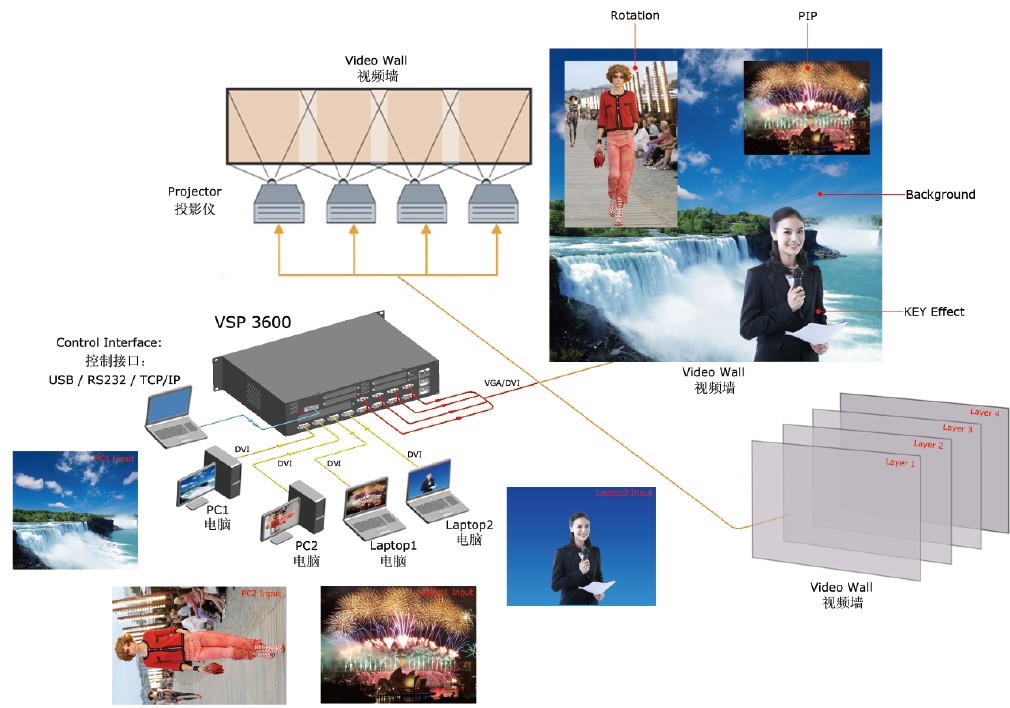

Schemat połączeń:

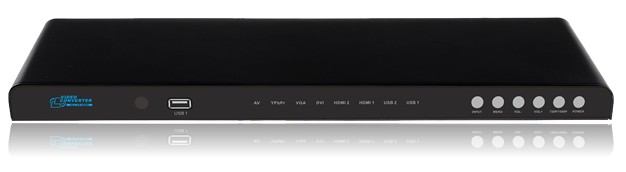

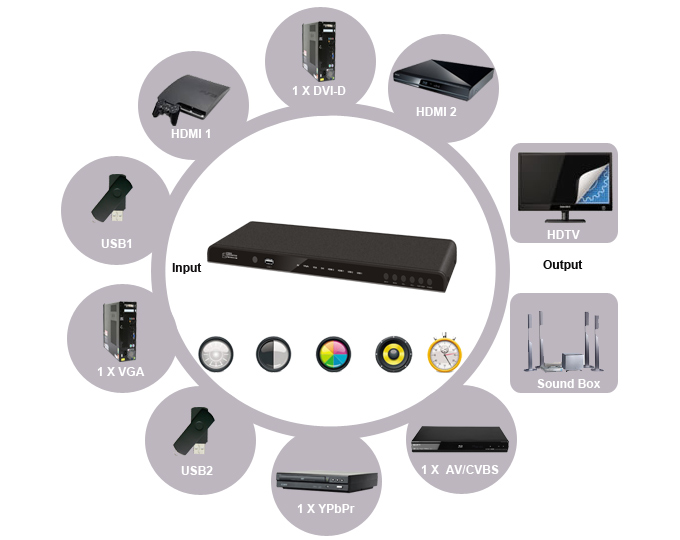

Skaler i przełącznik LKV391N All to HDMI może przełączać pomiędzy 8 źródłami i skalować każde do HDMI. Wyjściowa rozdzielczość jest do wyboru pomiędzy 720p50Hz, 720p60Hz, 1080p50Hz, 1080p60Hz. Konwertuje sygnał z odtwarzacza DVD, Blu-ray, DVR, gier konsolowych, STB, PC itd. do HDMI. HDMI w pełni kompatybilne z HDCP.

Specyfikacja techniczna:

• 2 x wejście HDMI, obsługuje 1080p @ 60Hz 36bit głębi kolorów
• 2 x wejście USB
• 1 x wejście DVI-D
• 1 x wejście AV, NTSC / PAL wykrywanie automatyczne;
• 1 x YPbPr

• 1 x wejście VGA, Regulacja fazy, underscanu, tryby automatyczne
• Rozdzielczości wyjścia HDMI: 720p @ 50Hz/720p @ 60Hz/1080p @ 50Hz/1080p @ 60Hz
• Koaksjalne wyjście audio: PCM / Auto / Off
• Sygnał DDC: 5Vp-p (TTL)
• Sygnał TMDS :0.5-1 0,0 Vp-p
• Pobór mocy: 6W
• Wymiary: 400mm x 127.5mm x 25.5mm
• Waga: 903g

Obsługiwane rozdzielczości wejściowe:

• Rozdzielczości wejściowe HDMI (video): 480i@60Hz 480p@60Hz 576i@50Hz,576p@50Hz, 720p@50/60Hz,1080i@50/60Hz,1080p@50/60Hz;
• Rozdzielczości wejściowe HDMI (graficzne): 640x480(60HZ),800x600(60HZ),1024x768(60HZ), 1152x864(60HZ),1280x600(60HZ), 1280x720(60HZ), 1280x768(60HZ),1280x800(60HZ),1280x960(60HZ), 1280x1024(60HZ),1360x768(60HZ),    1366x768(60HZ),1400x1050(60HZ),1440x900(60HZ),1600x900  (60HZ),1680x1050  (60HZ), 1920x1080(60HZ)
• Rozdzielczości wejściowe DVI-D: 640x480(60HZ),800x600(60HZ),1024x768(60HZ),1152x864(60HZ), 1280x600(60HZ),1280x720(60HZ), 1280x768(60HZ),1280x800(60HZ),1280x960(60HZ), 1280x1024(60HZ),1360x768(60HZ), 1366x768(60HZ),1400x1050(60HZ),1600x900(60HZ), 1920x1080(60HZ)
• Rozdzielczości wejściowe YPbPr: 480i@60Hz,480p@60Hz,576i@50Hz,576p@50Hz, 720p@50/60Hz,1080i@50/60Hz,1080p@50/60Hz;
• Rozdzielczości wejściowe VGA: 640x480(60HZ,72HZ,75HZ), 800x600(60HZ,72HZ,75HZ), 1024x768(60HZ,70HZ,75HZ), 1280x768(60HZ),1280x960(60HZ),1280x1024(60HZ), 1400x1050(60HZ),1440x1050(60HZ), 1440x900(60HZ),1360x768(60HZ)1920x1080(60HZ);LKV391 obsługuje full HD1080p i jest kompatybilne z HDCP.

LKV391N posiada funkcje skalera, skaluje w górę każde ze źródeł do HDMI 720p lub 1080p.
