Procesory edge blending / warping

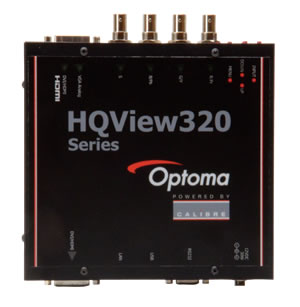

Calibre HQView320
HQView 320 HQV™ Scaler with Warp Mapping & Edge Blend to skaler na procesorze REON z algorytmami HQV zaprojektowany sprzętowo i oprogramowany przez Calibre -teraz w przystępnej cenie.
• Wejścia HDMI/DVI/komponent/VGA wyjścia HDMI/DVI dla użytkowników PRO-AV i broadcast i przede wszystkim do obsługę imprez.
• 4 stronny łagodny edgeblending dla ściany z wielu projektorów , korekcja geometrii, obrót o kąt , korekcja położenia .
• pełny warping umożliwia zmapowanie krzywizny ściany na którem ma być oferuje funkcję wyświetlania na zakrzywionej ścianie oraz edgeblending do tworzenia ściany wideo z projektorów.
to najlepsze w swojej klasie cenowej urządzenie profesjonalenj obróbki obrazu w akceptowalnej cenie
• Doskonałe usunięcie przeplotu redukuje migotanie i artefakty obrazu
• Usuwa szumy ze słabej jakości źródeł wideo, poprawia detaliczność szczegółów obrazu
• Zaawansowane korekcja geometrii dla projekcji nie w linii prostej, pin/barrel i obrotu obrazu
• 4-stronny edgeblending dla stworzenia dużych obrazów wyświetlanych jako ściana wideo przez projektory
• Elastyczne mapowanie krzywizny ściany dla projekcji na zakrzywionych powierzchniach, symulacja i ustawienia 3D
• wejścia HDMI, DVI, VGA Analogowe , Component dla sygnałów do 1080p & WUXGA
• wyjścia HDMI/DVI do rozdzielczości 1080p/WUXGA
• Elastyczna regulacja kalibracji kolorów
• Regulacja gammy
• Wejścia 10-bitowe sygnału, 12-bitowe wewnętrzna obróbka
• Wybieralna obróbka przy minimalnym opóźnieniu
• Opóźninie na poziomie 1/4 ramki dla wejść progresywnych, 1.25 ramki dla wejśc z przeplotem
• Port USB dla uaktulanienia oprogramowania
• Programowalne logo klienta w menu
• sterowaie zdalne TCP/IP oraz Web Server
• Łatowośc nawigacji , czytelne menu ekranowe z wyjaśnieniami
• Usuwanie przeplotu adaptacyjne ruchowe per pixel video, HD & SD
• Wielokierunkowy filtr diagonalny usuwania przeplotu
• Automatyczna korekcja 3:2 & 2:2 pull-down , automatyczna detekcja film/video/video
• Polepszenie przejść chromatycznych i luminancji
• likwidacja ostrych krawędzi na brzegach
• 4 plowa pełna obróbka sygnału SD & HD
• Redukcja szumów 4D Motion, adaptacyjna redukcja HQV dla szumów przestrzennych i czasowych
• redukcja szumów kodeka mosquito i kompresji blokowej
• Zaawansowane możliwości korekcji geometri obrazu: obrót, korekcja pin/barrel
• Czterostronny łagodny edgeblending
• Elastyczne mapowanie krzywizny ściany- warp mapping
Wejścia 1 x Component analog video YPbPr(S) lub RGBS/RGsB na 3 lub 4 x konektorach BNC ; 1 x DVI/HDMI z HDCP przez konektor DVI - I , wspiera HDMI z HDCP, kompatybilne z 8/10/12 bit wideo; 1x VGA analogowe na złączu DVI - I (wspólne dla wejść DVI/HDMI)
Wspierane formaty wideo: HD 720 p, 1080i, 1080psf (psf digital only ), 1080p23.97/24/25/30, 1080p30, 1080p59.94, 1080p60 ED 480p, 576p SD 625i (576i), 525i (480i) Typowe formaty VESA od 640x480 to 1920x1200 (z redukcją migotania dla trybów (reduced blanking) 1920x1200 and 1600x1200 )
Wyjścia 1x DVI/HDMI z HDCP (HDMI z deep color wsparcie 8/10/12 bit, na konektorze DVI-I)
Wspierane formaty wyjścia : Wspólne formaty VESA od 640x480 do 1920x1200, 720p, 1080p Wybieralny tryb I/O blokady , tryb konersji ilości ramke /sekundę . Wybieralny konerter aspektu obrazu , lub przekazanie z wejścia niezmienionego aspektu
Sterowanie : RS232 , TCP/IP API oraz Web Server.
Narzędzie generacji Warp na PC . Klawiatura dla menu ekranowego i wgrania nowego oprogramowania i funkcji .
Pobór mocy : 12VDC@approx 1.5A, zewnętrzny zasilacz 100 - 265VAC PSU zawarty w dostawie.
Gwarancja 3 - lata pokrywa części, robociznę, nie zawiera koszów wysyłki.
HQView520
- Edge blending i warping
- Ultraniska latencja
- Dostosowanie poziomów czerni
- Wejścia włącznie z 3G-SDI i HD-SDI
HQView520 - Uniwersalny HQV™ skaler-przełącznik-konwerter z ustawieniami geometrii i łączenia obrazów i wejściami 3G-SDI In/Out.
Routujący przełącznik i uniwesalny interfejs dla 3G-SDI, HD-SDI, DVI lub HDMI. Optoma współpracując razem z Calibre stworzyła specjalne wersje produktów Calibre do łączenia obrazów (edge blending) i ustawień geometrii (warping) zoptymalizowane do działania z serią projektorów ProScene.
Objaśnienie edge blending
Niektóre aplikacje wymagają obrazu, który jest jaśniejszy i wyższej rozdzielczości, niż może być dostarczony z jednego projektora. W tej sytuacji jeden obraz może być utworzony z wielu projektorów, ale dopóki nie jest to zrobione profesjonalnie na obrazie będą widoczne paski gdzie wyświetlane obrazy nakładają
Technologia edge blending rozwiązuje ten problem, eliminując widoczne pasy i tworząc pojedynczy, jasny, wysokiej rozdzielczości obraz na całej powierzchni ekranu.
Pojedynczy projektor, pojedynczy obraz
Pojedynczy obraz, dwa projektory - jasny, wysokiej rozdzielczości obraz nie złączony
Pojedynczy obraz, dwa złączone projektory - jasny, wysokiej rozdzielczości połączony obraz
Edge blending wielu projektorów w szeregu pozwala na stworzenie bardzo jasnego, wysokiej rozdzielczości, bardzo szerokiego obrazu projekcyjnego. Używając HQView320 lub HQView520 można precyzyjnie i bez problemów sterować wieloma połączonymi obrazami w szybki i łatwy sposób.
Zaprojektowany z myślą o zastosowaniach dla użytkownika końcowego, HQView320/520 pozwala ci profesjonalnie łączyć wiele zakrzywionych obrazów ze wszystkich czterech stron, dla nieograniczonej liczby projektorów. Precyzyjna kontrola edge blendingu i warpingu pozwala dopasować się do prawie każdej powierzchni projekcyjnej - płaskiej lub zakrzywionej.
Zalety Optoma
Tradycyjnie rozwiązania do łączenia obrazów (edge blending) są czasochłonne i skomplikowane, powodują wiele niezgodności między tymi rozwiązaniami a projektorami. Rozwiązanie Optoma do edge blendingu usuwa ten problem. Każdy model projektora Optoma ProAV został skrupulatnie przetestowany z HQView320/520 oraz zastosowano szereg zoptymalizowanych ustawień, które znacznie zmniejszają złożoność i czas wymagany do projektów wykorzystujących łączenie obrazów.
Wykorzystując moc videoprocesora Reon™ z IDT o najwyższej jakości algorytmach HQV z profesjonalnie zaprojektowanym sprzętem i oprogramowaniem od Calibre, HQView520 jest wysoce elastycznym skalerem i konwerterem , który zapewnia niezwykłą jakość obrazu do zastosowań profesjonalnych, telewizyjnych i korporacyjnych użytkowników AV.
HQView520 oferuje 4-stronny edge blending dla bezproblemowego łączenia obrazów z wielu projektorów oraz posiada funkcje elastycznej korekcji geometrii, która potrafi skorygować kształt obrazu i niedokładne umiejscowienie projektora za pomocą przeciągania i upuszczania każdego rogu obrazu, korekcji beczki/poduszki, rotacji lub korekcji trapzeu i rotacji.
Pełny warp mapping jest również obsługiwany przez HQView520. Dołączona jest elastyczna i intuicyjna aplikacja PC do łatwego tworzenia warp map, może także przetwarzać zewnętrznie wygenerowane ustawienia warp map z systemów automatycznego wyrównywania obrazu, czyniąc HQView520 idealnym do dualnych systemów ustawiania nałożonych obrazów w projekcji 3D.
HQView520 posiada wejście i wyjście 3G-SDI i z kompatybilnością wsteczną z HDSDI i SDSDI. Wejście Genlock przewidziane jest dla studyjnych/estradowych zastosowań, kompatybilne z dwu lub trzypoziomową synchronizacją lub black & burst.
|
|
Wejścia2x Composite Video CVBS (NTSC, PAL i SECAM), 1x przez złącze BNC i 1x przez Cinch/RCA 1x YC/S-Video przez 4 pin mini DIN 1x component, analogowe video YPbPr(S) lub RGsB/RGBS przez 3 lub 4 złacza BNC 1x HDMI z HDCP, kompatybilne z 8/10/12-bitowym, 10-bitowa głębia przetwarzania wewnętrznego. Wyodrębnialne audio dla formatów kompatybilnych z SPDIF. 1x DVI z HDCP 1x VGA analogowe przez 15HDD 1 x 3G-SDI, akceptuje sygnały 3G, HD i SD SDI przez BNC, obsługa formatów 4:2:2 i 4:4:4 z ekstrahowanym audio 1x Genlock (V-Lock) przez BNC, akceptuje dwu i trzypoziomową synchronizację lub black & burst, formaty 50/59.94/60Hz formats Obsługiwane formaty video:HD 720p, 1080i, 1080psf (tylko cyfrowe psf), 1080p23.97/24/25/30, 1080p30, 1080p50, 1080p59.94, 1080p60 ED 480p, 576p (nie przez SDI) SD 625i (576i), 525i (480i) Typowe formaty graficzne VESA od 640x480 do 1920x1200 (przy obniżonym wygaszaniu dla trybów 1920x1200 i 1600x1200) Wielostandardowa kompatybilność dla CVBS i YC w formatach PAL, NTSC, SECAM z możliwością wyboru filtra grzebieniowego 3D dla composite Uwaga: PIP i edge blending wzajemnie się wykluczają, więc nie mogą być używane jednocześnie |
Wyjścia1x 3G-SDI 1x DVI/HDMI z HDCP (HDMI z obsługą 8/10/12-bitowego deep color, przez złącze DVI) 1x VGA analogowe przez 15HDD 1x S/PDIF cyfrowe audio przez RCA Uwaga: 3G-SDI i wejścia analogowe VGA są wyłączone dla wejścia z szyfrowanym HDCP. Nie wszystkie wyjścia są dostępne jednocześnie Obsługiwane formaty video:DVI/VGA typowe formaty VESA od 640x480 d o 1920x1200, 720p, 1080p 3G-SDI w formatach SMPTE 480i, 576i, 720p, 1080i, 1080p z wybieralnym osadzonym audio Wybieralne Genlock (V-Lock), blokada We/Wy, lub tryb konwersji odświeżania Wybieralna konwersja proporcji Wybieralny tymczasowy filtr pionowy dla redukcji migotania dla źródeł z przeplotem (edge blend nie dostępny w tym trybie) Sterowanie użytkownikaZdalna kontrola przez RS232, TCP/IP API i serwer www Narzędzie PC do generowania warp map Klawiatura dla bezpośredniego wyboru źródła i kontroli typowych ustawień oraz dostępu do menu OSD Port USB do aktualizacji oprogramowania i nowych funkcji Zasilanie100-264VAC, typowe 35W Gwarancja3-letnia gwarancja obejmująca częsci i robociznę, bez wysyłki. |
| HQView model > | 320 | 325 | 520 | 530 |
|---|---|---|---|---|
| Front LCD menu or OSD control | OSD | OSD | OSD | LCD |
| DVI/HDMI Inputs | x | x | x | x |
| Component Input | x | x | x | x |
| Composite/S-Video Inputs | - | - | x | x |
| VGA Analog Input | x | x | x | x |
| HD-SDI Input | - | - | - | - |
| 3G-SDI Input | - | - | x | x |
| DVI/HDMI Output | x | x | x | x |
| VGA Analog Output | - | - | x | x |
| 3G-SDI Output | - | - | x | x |
| 3G-SDI Audio embed/de-embed | - | - | x | x |
| HQV Processing | x | x | x | x |
| PIP/POP/PAP | - | - | x | x |
| TCP/IP Control | x | x | x | x |
| Low Latency Mode | x | x | x | x |
| Flicker Filter for Interlaced Output Modes | - | - | x | x |
| Geometry Correction, 4-Corner, Rotate | x | x | x | x |
| Genlock (V-Lock) | - | - | x | x |
| Pan, Zoom, Tilt | x | x | x | x |
| Edge Blending | x | x | x | x |
| Edge Blend Black Level Correction | - | x | x | x |
| Auto pan/zoom/tilt of content for blending | x | x | x | x |
| Projection Mapping/Warp | x | x | x | x |
Tylko HQView320 i 520 mają zoptymalizowane ustawienia dla Optoma - pozostałe wymienione modele mogą być dostarczane przez Optoma ale są obsługiwane przez Calibre nie przez zespół Optoma ProAV
Automatyczne wyrównywanie geometryczne
HQView320/520 posiadają certyfikat Scalable Ready co oznacza, że mogą być używane z produktami skalowalnych technologii wyświetlania dla automat
ycznego wyrównania geometrycznego wyświetlaczy. Ten system z oprogramowaniem i kamerą automatycznie
wyrównuje wyświetlacze z niezrównaną precyzją i szybkością, dalej upraszczając konfigurację projektów edge blendingu i warpingu.
- Edge blending i warping
- Ultraniska latencja
- 4-stronny edge blending
- Wejścia włącznie z DVI/VGA
Skaler HQView320 HQV™ z ustawieniami geometrii i łączeniem obrazów - najlepszy w klasie do profesjonalnej obróbki obrazu w kompaktowym module w przystępnej cenie.
Optoma współpracuje razem z Calibre, aby stworzyć specjalne wersje produktów Calibre do łączenia obrazów (edge blending) i ustawień geometrii (warping) zoptymalizowane do działania z naszą serią projektorów ProScene.
Ta unikalna współpraca znacząco zmniejsza złożoność i czas konfiguracji potrzebny do złączenia obrazów z wielu projektorów ProScene OPTOMA
Objaśnienie edge blending
Niektóre aplikacje wymagają obrazu, który jest jaśniejszy i wyższej rozdzielczości, niż może być dostarczony z jednego projektora. W tej sytuacji jeden obraz może być utworzony z wielu projektorów, ale dopóki nie jest to zrobione profesjonalnie na obrazie będą widoczne paski gdzie wyświetlane obrazy nakładają
Technologia edge blending rozwiązuje ten problem, eliminując widoczne pasy i tworząc pojedynczy, jasny, wysokiej rozdzielczości obraz na całej powierzchni ekranu.
Pojedynczy projektor, pojedynczy obraz
Pojedynczy obraz, dwa projektory - jasny, wysokiej rozdzielczości obraz nie złączony
Pojedynczy obraz, dwa złączone projektory - jasny, wysokiej rozdzielczości połączony obraz
Edge blending wielu projektorów w szeregu pozwala na stworzenie bardzo jasnego, wysokiej rozdzielczości, bardzo szerokiego obrazu projekcyjnego. Używając HQView320 lub HQView520 można precyzyjnie i bez problemów sterować wieloma połączonymi obrazami w szybki i łatwy sposób.
Zaprojektowany z myślą o zastosowaniach dla użytkownika końcowego, HQView320/520 pozwala ci profesjonalnie łączyć wiele zakrzywionych obrazów ze wszystkich czterech stron, dla nieograniczonej liczby projektorów. Precyzyjna kontrola edge blendingu i warpingu pozwala dopasować się do prawie każdej powierzchni projekcyjnej - płaskiej lub zakrzywionej.
Zalety Optoma
Tradycyjnie rozwiązania do łączenia obrazów (edge blending) są czasochłonne i skomplikowane, powodują wiele niezgodności między tymi rozwiązaniami a projektorami. Rozwiązanie Optoma do edge blendingu usuwa ten problem. Każdy model projektora Optoma ProAV został skrupulatnie przetestowany z HQView320/520 oraz zastosowano szereg zoptymalizowanych ustawień, które znacznie zmniejszają złożoność i czas wymagany do projektów wykorzystujących łączenie obrazów.
Wykorzystując moc videoprocesora Reon™ z IDT o najwyższej jakości algorytmach HQV z profesjonalnie zaprojektowanym sprzętem i oprogramowaniem od Calibre, HQView320 jest kompaktowym, wysokiej klasy skalerem z wejściami HDMI/DVI/Component/VGA, który zapewnia niezwykłą jakość obrazu do zastosowań profesjonalnych, telewizyjnych i korporacyjnych użytkowników AV.
HQView320 oferuje 4-stronny edge blending dla bezproblemowego łączenia obrazów z wielu projektorów oraz funkcje elastycznej korekcji geometrii, która potrafi skorygować kształt obrazu i niedokładne umiejscowienie projektora za pomocą przeciągania i upuszczania każdego rogu obrazu, korekcji beczki/poduszki, rotacji lub korekcji trapezu i rotacji.
Pełny warp mapping jest również obsługiwany przez HQView320. Dołączona jest elastyczna i intuicyjna aplikacja PC do łatwego tworzenia warp map, może także przetwarzać zewnętrznie wygenerowane ustawienia warp map z systemów automatycznego wyrównywania obrazu, czyniąc HQView320 idealnym do dualnych systemów ustawiania nałożonych obrazów w projekcji 3D.
- Najlepsza w swojej klasie profesjonalna obróbka obrazu • w przystępnym, kompaktowym module
- Znakomite usuwanie przeplotu zmniejsza migotanie obrazu i artefakty
- Usuwanie szumu z kiepskiej jakości źródeł wideo, poprawa szczegółów obrazu
- Zaawansowane możliwości korekcji geometrii dla pozaosiowej projekcji, poduszka/beczka i rotacja obrazu
- 4-stronny edge blending dla złączenia wielu projektorów, aby wyświetlać wielkie obrazy
- Elastyczny warp mapping dla projekcji na krzywych ekranach, symulacji i pozycjonowania 3D
- Wejścia HDMI, DVI, analogowe VGA, component dla sygnałów do 1080p i WUXGA
- Wyjście HDMI/DVI aż do 1080p/WUXGA
- Elastyczna kontrola kalibracji kolorów
- Kontrola Gamma
- 10-bitowe wejścia sygnałowe, 12-bitowe wewnętrzne przetwarzanie
- Wybieralne opcje przetwarzanie vs. Latencja: tryby najlepszy obraz i najniższa latencja
- Niska latencja jak 0,25 klatki przy wejściu progresywnym, 1,25 klatki przy wejściu z przeplotem
- Port USB do aktualizacji oprogramowania
- Programowane logo w menu
- Zdalna kontrola przez TCP/IP i serwer www
- Łatwe w nawigacji, samo-objaśniające menu OSD
- Oparte na ruchu usuwanie przeplotu każdego piksela, HD i SD
- Wielokierunkowy przekątny filtr usuwający przeplot
- Automatyczna detekcja 3:2 i 2:2 pull down z automatyczną detekcją film/video/video na film
- Polepszone gradienty chrominancji i luminancji
- Anti-aliasing krawędzi
- 4-polowe przetwarzanie pełnej rozdzielczości SD i HD
- 4-wymiarowe, z wykrywaniem ruchu i szumu usuwanie szumów HQV dla przestrzennego i tymczasowego szumu
- Redukcja szumu kodeków dla moskitowego i blokowego szumu kompresji
- Zaawansowane funkcje korekcji geometrii
- Rotacja obrazu, korekcja poduszka/beczka
- 4-stronny edge blending
- Elastyczny warp mapping
Wejścia
1x component, analogowe video YPbPr(S) lub RGBS/RGsB przez 3 lub 4 złącza BNC
1x DVI/HDMI z HDCP przez złącze DVI-I, obsługuje HDMI z HDCP, kompatybilne z 8/10/12-bitowym video
1x VGA, analogowe przez złącze DVI-I (dzielone z wejściem DVI/HDMI)
Obsługiwane formaty video:
HD 720p, 1080i, 1080psf (tylko cyfrowe psf), 1080p23.97/24/25/30, 1080p30, 1080p59.94, 1080p60
ED 480p, 576p
SD 625i (576i), 525i (480i)
Typowe formaty graficzne VESA od 640x480 do 1920x1200 (przy obniżonym wygaszaniu dla trybów 1920x1200 i 1600x1200)
Wyjścia
1x DVI/HDMI z HDCP
(HDMI z obsługą 8/10/12-bitowego deep color, przez złącze DVI)
1x DVI/HDMI z HDCP przez złącze DVI-I, obsługuje HDMI z HDCP, kompatybilne z 8/10/12-bitowym video
1x VGA analogowe przez złącze DVI-I (dzielone z wejściem DVI/HDMI)
Obsługiwane formaty wyjściowe:
Typowe formaty VESA od 640x480 do 1920x1200, 720p, 1080p
Wybieralny tryb blokady We/Wy, lub tryb konwersji odświeżania
Wybieralna konwersja proporcji, lub tryb zachowania wchodzących proporcji
Sterowanie użytkownika
Zdalna kontrola przez RS232, TCP/IP API i serwer www
Narzędzie PC do generowania warp map
Klawiatura dla dostępu do menu OSD
Port USB do aktualizacji oprogramowania i nowych funkcji
Zasilanie
12VDC@ok. 1.5A, zewn. 100-265VAC dołączony PSU.
Gwarancja
3-letnia gwarancja obejmująca części i robociznę, bez wysyłki.
| HQView model > | 320 | 325 | 520 | 530 |
|---|---|---|---|---|
| Front LCD menu or OSD control | OSD | OSD | OSD | LCD |
| DVI/HDMI Inputs | x | x | x | x |
| Component Input | x | x | x | x |
| Composite/S-Video Inputs | - | - | x | x |
| VGA Analog Input | x | x | x | x |
| HD-SDI Input | - | - | - | - |
| 3G-SDI Input | - | - | x | x |
| DVI/HDMI Output | x | x | x | x |
| VGA Analog Output | - | - | x | x |
| 3G-SDI Output | - | - | x | x |
| 3G-SDI Audio embed/de-embed | - | - | x | x |
| HQV Processing | x | x | x | x |
| PIP/POP/PAP | - | - | x | x |
| TCP/IP Control | x | x | x | x |
| Low Latency Mode | x | x | x | x |
| Flicker Filter for Interlaced Output Modes | - | - | x | x |
| Geometry Correction, 4-Corner, Rotate | x | x | x | x |
| Genlock (V-Lock) | - | - | x | x |
| Pan, Zoom, Tilt | x | x | x | x |
| Edge Blending | x | x | x | x |
| Edge Blend Black Level Correction | - | x | x | x |
| Auto pan/zoom/tilt of content for blending | x | x | x | x |
| Projection Mapping/Warp | x | x | x | x |
Tylko HQView320 i 520 mają zoptymalizowane ustawienia dla Optoma - pozostałe wymienione modele mogą być dostarczane przez Optoma ale są obsługiwane przez Calibre nie przez zespół Optoma ProAV
Automatyczne wyrównywanie geometryczne
HQView320/520 posiadają certyfikat Scalable Ready co oznacza, że mogą być używane z produktami skalowalnych technologii wyświetlania dla automatycznego wyrównania geometrycznego wyświetlaczy. Ten system z oprogramowaniem i kamerą automatycznie wyrównuje wyświetlacze z niezrównaną precyzją i szybkością, dalej upraszczając konfigurację projektów edge blendingu i warpingu.
